单控开关控制电灯开关的接线图说明

有关单控开关控制电灯开与关的接线图，在单控开关中如何对火线与零线进行接线，这里提供了一个单控开关的接线图，一起来看下。

单控开关控制电灯开关的接线图

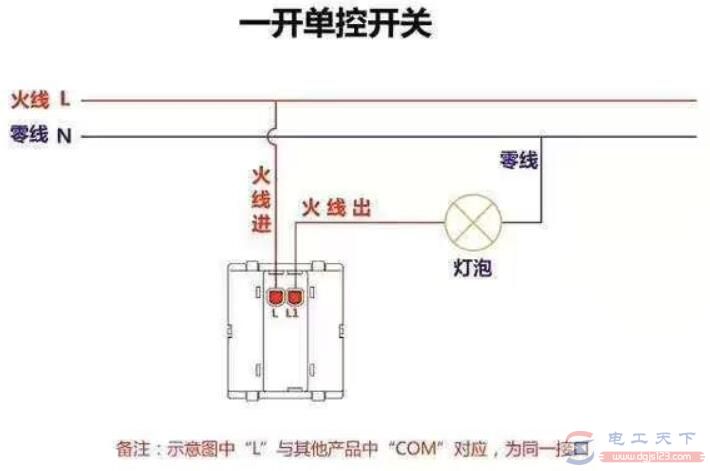

单控开关背面接线端子有L，L1两个接线端子，L接火线，L1接去灯的控制火线，零线在灯另一端，如此便完成了单控开关的接线操作。

单控开关控制电灯的接线图，如下：

双控开关背面有L，L1，L2三个接线端子，接线原理：其中L是公共线端子，L1，L2端子有一个常开触点，一个常闭触点，打开开关L与L1接通，L2断开，关闭开关后L1断开，L2接通，双控开关就是利用着两幅点来实现的。

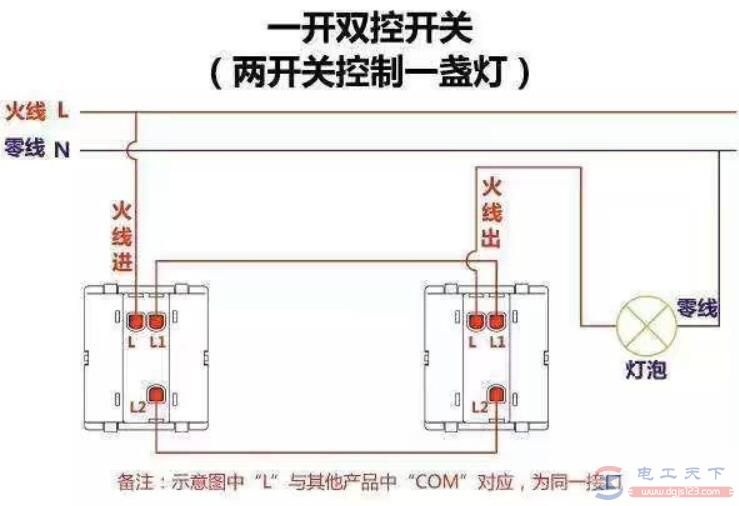

双控接线：火线接开关1的L，L1，L2端子连接至开关2 的L1，L2接线端子上，开关2的L接至去灯火线，具体接法参考下图。

以上二种开关接线为常见的接线方式，此外还有多控开关的接法，大同小异，这里不再举例。

注意，如果自己去接线，一定要断电，验电，确认无电后在进行接线。无电工专业知识的人，请找专业电气人士进行接线，不要盲目去接线，防止触电！

家中常见的开关有单孔开关和双控开关、多联单控开关、多联双控开关等，熟练掌握各种开关的接线方式，也是电工必备的专业技能，让我们一起努力。
